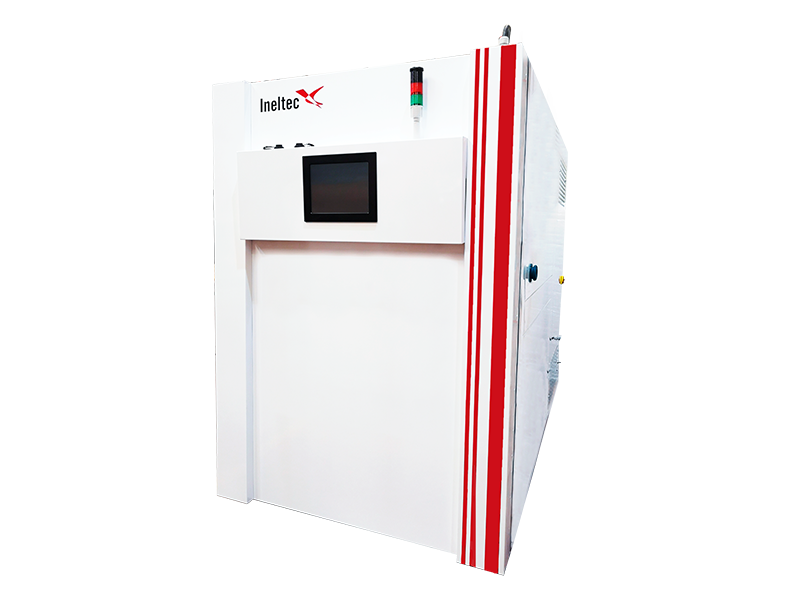

Cámaras climáticas especiales para ensayar con baterías de ion-litio

Las cámaras Hazard se equipan con los complementos necesarios para garantizar los niveles de seguridad Hazard, entre el nivel 1 y 7. Se utiliza para ensayos en celdas, módulos, baterías de litio, etc.

Los rangos máximos de temperatura en modelos estándar son de -70ºC pudiendo llegar a los +180ºC, el volumen del equipo puede ser de 150 Litros a 2000 Litros, para otras medidas consultar.

Las cámaras son usadas principalmente en el sector de automoción, electrónica o tecnología y en laboratorios de ensayo.

En Ineltec, diseñamos y fabricamos equipos a medida según las especificaciones del cliente, modificando o ampliado las características estándar. Conoce mejor los niveles de riesgo que pueden tener los diferentes ensayos en este artículo

Características
de 150 L hasta 2000 L (Otros bajo pedido)
desde -70ºC hasta +180ºC
Seguridad Hazard del Nivel 1 al 7
Normas

UNE EN 60068 2 40:2000

UNE EN 60068 2 41:2000

Documentos
Cámaras Hazard
. . . .

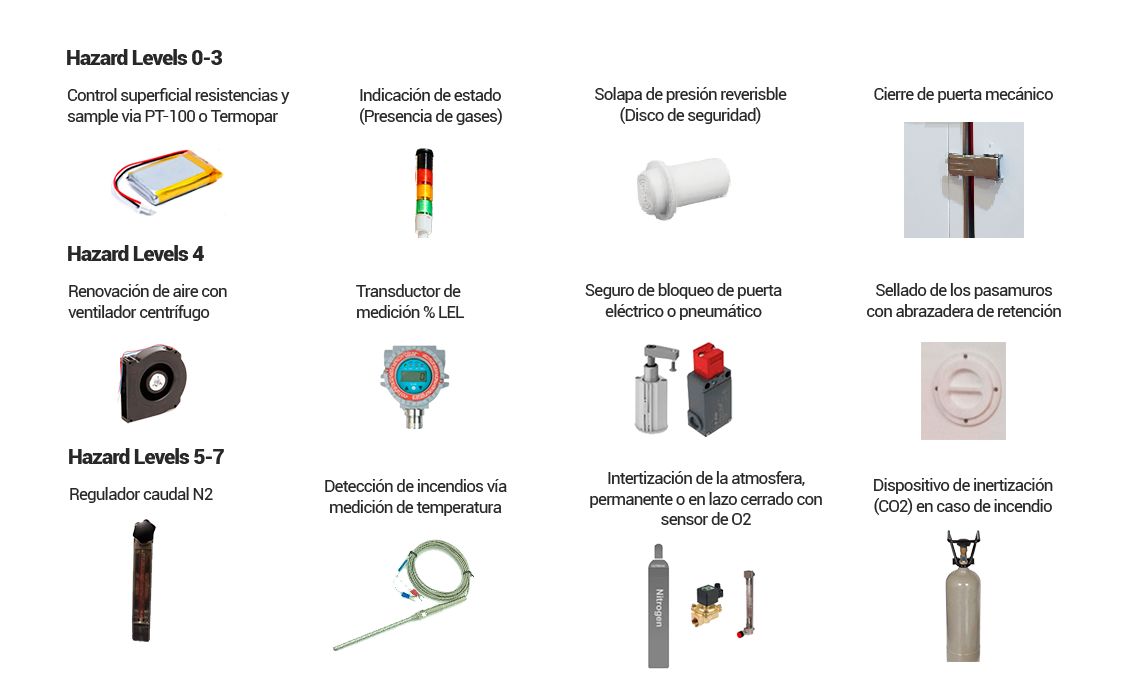

Las cámaras Hazard tienen las mismas características técnicas que las cámaras climáticas, pero para garantizar la seguridad a la hora de realizar el ensayo aplicamos los siguientes recursos según el nivel Hazard que sea necesario:

Exterior: Fabricado con chapa de aluminio lacado de blanco

  • Puerta de acceso: Burlete doble junta de silicona flexible, tamaño según volumen de la cámara.
  • Mirilla de observación: Mirilla de observación 500x500mm, multicristal atemperado, 6 lunas selladas con argón.
  • Movilidad: 4 ruedas giratorias con 2 dispositivos de freno o 4 patas regulables en altura.

Interior: Fabricado en acero inoxidable AISI-304

  • Iluminación interior: Fluorescente con proyección interior.
  • Orificios de acceso: 1 pasamuros lateral de Ø 50 mm (otros bajo demanda).
  • Accesorios: 2 bandejas porta-muestras fabricadas en chapa perforada de acero inoxidable, regulables en altura. Peso máx. 50 Kg  (otras bajo demanda).

Aislamiento:

  • Densidad: 41 Kg/m³
  • Coeficiente de conductividad térmica: 0,0136 Kcal/m. hºC
  • Coeficiente de transmisión térmica: 0,163 Kcal/m² hºC
  • Impermeabilidad total y resistente al ataque corrosivo de ácidos y álcalis.

El PC táctil lleva instalado el programa PROCAM-WIN. Es un software fácil e intuitivo con el que se realizan las tareas de programación, adquisición, registro, control y análisis de los resultados.

  1. Programación manual o automática
  2. Posibilidad de programar fecha y hora del ensayo
  3. Permite realizar anotaciones durante los ensayos
  4.  Distintos niveles de acceso
  5. Máximo 11 operadores
  6. Visualización y registro de los ensayos en formato gráfico o tabla
  7. Exportación a Excel o similares
  8. Configuración de alarmas mínimo y máximo, para temperatura y humedad en cada tramo
  9. Incluye pantallas de registro, incidencias y mantenimiento
