Cámaras de choque térmico
Para someter las muestras a extremos alternos de altas y bajas temperaturas.
Las Cámaras de Choque Térmico, serie CCHT o CCVT, se utilizan para observar los cambios en las características del producto según las diferentes condiciones ambientales. Constan de dos y tres condiciones (frío, calor y ambiente). Disponemos de modelos en formato horizontal o vertical, se pueden incluir más compartimentos, de acuerdo con las especificaciones del cliente.
Los rangos máximos de temperatura en modelos estándar son de -60ºC pudiendo llegar a los +180ºC, su volumen puede ser de 16 a 1000 Litros.
Las cámaras de choque térmico son utilizadas mayoritariamente en los sectores aeronáutico, electrónico y ferroviario, entre otros. Existe la posibilidad de emplearla como cámara independiente (estufa o cámara térmica).
En Ineltec, diseñamos y fabricamos equipos a medida según las especificaciones del cliente, modificando o ampliado las características estándar.
NFC 20-605, MIL-STD 810, MIL-STD 883, MIL-STD 202, NFC 20-705, CEI 68.2.14, IEC 68.2.27, PE 25 Rev.4, EN 14066, PE 31 Rev.1, EN 14617-6, EN 12371:02, EN 60068-2-14, EN 12975, ISO 10545-9, UNE 67 001, EN 13687-5, EN 13687-2, NF EN 1183, NF EN ISO 7459, ISO 718, ASTM C1525, ASTM D7051, entre otras.
Exterior: Fabricado con chapa de aluminio lacado de blanco.
- Puerta de acceso: Acceso a cada compartimento mediante puertas frontales.
- Mirilla de observación: 300x300mm Multicristal atemperado, 5 lunas selladas al vacío
- Movilidad: 4 ruedas giratorias con 2 dispositivos de freno o 4 patas regulables en altura.
Interior: Fabricado en acero inoxidable AISI-304.
- Iluminación interior: Fluorescente con proyección interior.
- Plataforma de ensayos: Fabricada en aluminio, en forma de cesta con dos puertas frontales. La plataforma de ensayos se traslada de un compartimento a otro mediante un cilindro neumático.
- Accesorios: 2 bandejas porta-muestras fabricadas en chapa perforada de acero inoxidable, regulables en altura. Peso máx. 50 Kg (otras bajo demanda).
Aislamiento:
- Densidad: 41 Kg/m³
- Coeficiente de conductividad térmica: 0,0136 Kcal/m. hºC
- Coeficiente de transmisión térmica: 0,163 Kcal/m² hºC
- Impermeabilidad total y resistente al ataque corrosivo de ácidos y álcalis.
Dimensiones: (HxWxL)

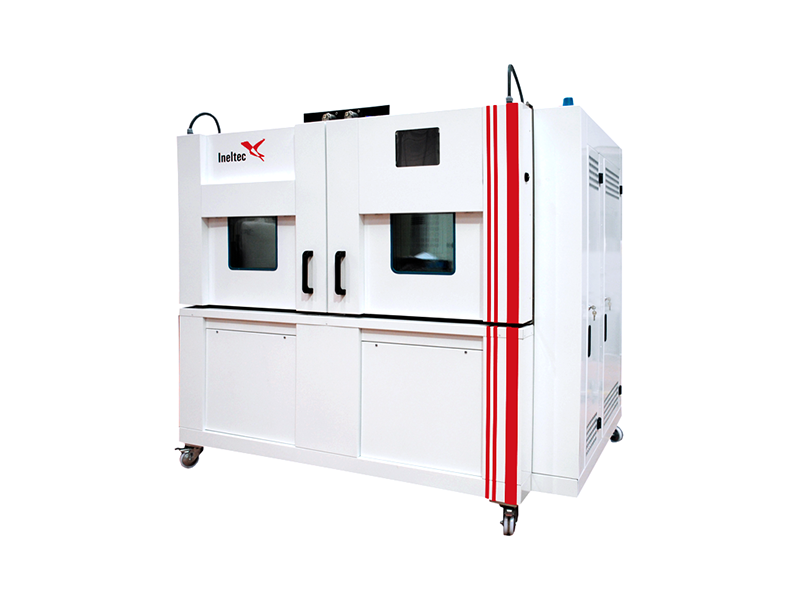

- Cámara horizontal
| Volumen | 16 L | 64 L | 166 L | 300 L | 500 L | 1000 L |
| Dimensión Interior | 250x250x250 | 400x400x400 | 550x550x550 | 650x750x650 | 800x800x800 | 1000x1500x1000 |
| Dimensión Exterior | 1800x1400x1000 | 1800x2400x1500 | 1800x2400x1500 | 2000x2800x2700 | 2000x2800x2700 | 2200x2800x2400 |

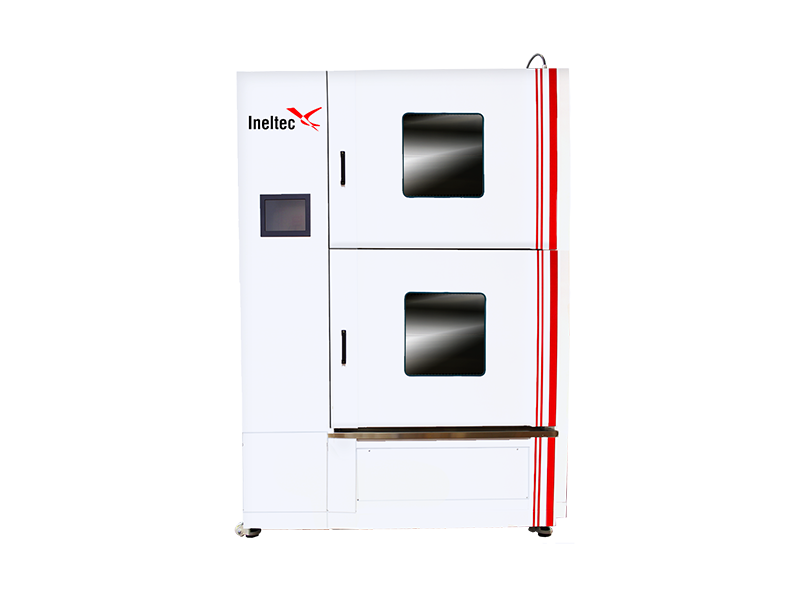

- Cámara vertical
| Volumen | 16 L | 64 L | 166 L | 300 L | 500 L | 1000 L |
| Dimensión Interior | 250x250x250 | 400x400x400 | 400x800x500 |
683x700x683 |
500x800x500 | 1000x1000x1000 |
| Dimensión Exterior | 1800x1400x1300 | 1800x2400x1500 | 2200x1600x1800 | 2900x1600x1800 | 2900x1600x2200 | 3000x1400x3200 |
Aproximadamente, ya que depende del rango de temperatura, la dimensión exterior puede ser más grande.
El PC táctil lleva instalado el programa PROCAM-WIN. Es un software fácil e intuitivo con el que se realizan las tareas de programación, adquisición, registro, control y análisis de los resultados.
- Programación manual o automática
- Posibilidad de programar fecha y hora del ensayo
- Permite realizar anotaciones durante los ensayos
- Distintos niveles de acceso
- Máximo 11 operadores
- Visualización y registro de los ensayos en formato gráfico o tabla
- Exportación a Excel o similares
- Configuración de alarmas mínimo y máximo, para temperatura y humedad en cada tramo
- Incluye pantallas de registro, incidencias y mantenimiento
